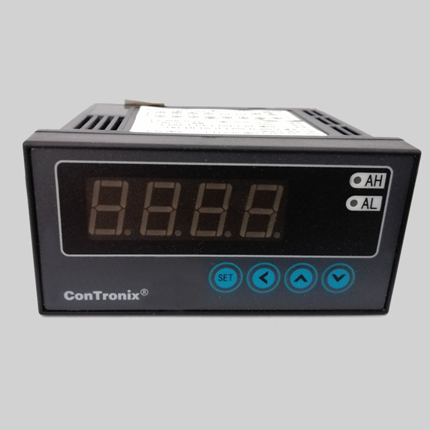

IS-CH6系列数显仪

在线咨询

产品详情

IS-CH6系列数显仪与各类模拟量输出的传感器、变送器配合，完成温度、压力、液位、成分等物理量的测量、变换、显示和控制
4   误差小于0.5%F.S，并具备调校、数字滤波功能
4   适用于标准电压、电流、热电阻、热电偶等信号类型
4   2点报警输出，上限报警或下限报警方式可选择。报警灵敏度独立设定
4   变送输出（选装），能将测量、变换后的显示值以标准电流、电压形式输出供其它设备使用

技术规格

4 电源：85V AC~265V AC，120VDC~380VDC，功耗小于6W

12VDC~36VDC，功耗小于6W
★   注：直流供电电源应留有一定功率余量，请按每台24VDC/0.5A， 12VDC/2A配置电源。并注意电源线长度和线径。
4   工作环境：0℃~50℃，湿度低于90%R.H，不结露。
4   显示范围：-1999~9999，小数点位置可设定
4   输入信号类型：万能输入，可通过参数设定选择

注：0~10VDC输入订货时注明或用户自行更改，拆开仪表机壳，将仪表主板（输入信号端子所在电路板）背面（元器件的反面）SL1间的连线割断，然后修改输入信号选择参数即可。此时仪表只能输入电压、电流信号。

输入信号类型		量程范围	输入信号类型		量程范围
电压	0~5VDC	-1999~9999	电流	4~20mA	-1999~9999
	1~5VDC			0~10mA
	0~10VDC			0~20mA
热电阻	Pt100	-200.0~500.0℃	热电偶	K	-100~1300℃
	Cu100	-50.0~150.0℃		S	0~1700℃
	Cu50	-50.0~150.0℃		R	0~1700℃
	BA1	-200.0~650.0℃		B	500~1800℃
	BA2	-200.0~500.0℃		N	-100~1300℃
	G53	-50.0~150.0℃		E	-100~800℃
				J	-100~1100℃
				T	-100~400℃

4   基本误差：小于0.5%F.S
4   测量控制周期：0.2秒
4   报警输出：2点继电器输出，触点容量220V AC，3A
4   变送输出
   光电隔离，输出分辨力1/3000，误差小于±0.2% F.S
   直流电流或直流电压输出需订货时注明，负载能力大于600Ω。
直流电流输出时，可通过设定选择4mA~20mA，0mA~10mA，0mA~20mA；直流电压输出时，可通过设定选择1V~5V，0V~5V。
   0V~10V变送输出，需订货时注明
★    变送输出为选装功能，需在订货时注明，否则仪表不具有此功能。
★    外供12V同时具有A1或A2型号变送输出功能时，变送输出负载能力为450Ω
4   外供电源
   用于给变送器供电，输出值与标称值的误差小于±5%
   其它规格，需订货时注明
★    仪表的外供电源只能用于与仪表配接的传感器或变送器配套
