1、产品介绍
感谢您选择广州华洪FO系列激光瞄准红外测温仪。
FO红外测温仪的工作原理是根据物体的红外辐射强度计算出物体的表面温度。FO红外测温仪的最大特点是无需接触即可测量物体的温度。因此，它可以方便地测量难以接近或移动的目标温度。
FO红外测温仪采用2级激光进行同轴瞄准，可以方便地指示测量点的中心位置，并特别标志出最佳的测量距离，适合于需要精确定点测量的小目标的温度。
FO红外测温仪提供4-20mA电流输出，可以方便地安装在多种应用场合，特别适合于需要各种距离、较强干扰的工业环境的安装。
FO红外测温仪为激光电路和测量电路提供不同的接线方式，方便用户的使用。
FO红外测温仪全系列提供多种温度范围，不同的测量波长，不同的光学系数供用户选择，满足用户不同的测量要求。
FO红外测温仪具备现场发射率调节功能，方便用户针对不同的被测目标进行现场修正，提高测量结果的有效性，真实性。
2、技术数据
2.1基本性能
环境等级 | IP65 | 存储温度 | -20 – 85°C |
使用环境 | 测温仪：不带水冷-30℃-60℃；带水冷：0℃-250℃； | ||
镜头及光纤：-30℃-180℃ | |||
相对湿度 | 10 – 95%（不结露） | 材料 | 不锈钢 |
尺寸 | φ45 mm x 147 mm | 镜头直径 | 25mm |
光纤长度 | 标准1.5米 ，可定制 | 重量 | 约500 g |
显示方式 | 4段式LCD | 瞄准方式 | 内置可见红色激光瞄准 |
2.2电气参数
工作电源 | 24 V DC (备注：本设备机身外壳与电源负极-是相通的，即同一地回路)，如有需要可用绝缘螺丝安装 | ||
工作电流 | 最大100mA | 输出阻抗 | 500Ω （24VDC） |
2.3测量参数
型号 | IS-FO600AD | IS-FO1400AD | IS-FO2000AD | 其他量程，详情请咨询销售经理或技术人员。 |
测温范围 | 150-600℃ | 400-1400℃ | 700-2000℃ | |
工作波长 | 2.3μm | 1.6μm | 1.0μm | |
距离系数 | 100:1 | 100:1 | 150:1 | |
测量精度 | ±1％（取大值）（环温：23±5℃） | |||
温度分辨率 | 1℃ | |||
重复精度 | 1℃（环温：23±5℃） | |||
响应时间 | ≤5mS | |||
2.4光路图
光学焦距
打开瞄准激光，松开测温仪前端的不锈钢锁紧环，用户可以转动黑色的调焦组，使得测量目标处的激光光斑最小，最清晰。此时的测温仪在测量目标处的测量尺寸最小。
假定此时测量距离为L，测温仪在此距离上的测量直径为M=L/距离系数。
如果测量距离L为4.5米，测温仪距离系数为150:1，测温仪测量直径则为30毫米。
注意：调焦完成后，应重新锁紧不锈钢锁紧环，以确保测量的可靠性。
下面的光路图表明了测温仪在其他测量点的测量直径。
3、工作原理
红外测温基础
任何物体都有红外辐射，辐射强度随着温度的变化而变化，红外测温使用的热辐射中的波长范围为1μm－20μm。物体的辐射强度取决于物体的材料，我们用一个已知的常数来描述各种材料发射红外辐射的特性，这就是发射率（参考发射率表）。
红外测温仪是一种光电子传感器，它接收红外辐射并将其转化成可测量的电信号，主要包括以下组件：透镜；探测器，电子线路（放大器/线性化/信号处理）。透镜的规格决定了红外测温仪的光路，用距离与光斑大小的比来表示这一特性。光谱滤波器选择与测温相关的波谱范围，探测器与电子线路一起将红外辐射的能量转变成电信号。
4、安装
电气连接：标准电缆长度3米
红 | 黑 | 蓝 | 透明线 | 白 |
24V电源正 | 24V电源负 | mA输出+ | 屏蔽 | 白色引线接黑色地可点亮激光（但不建议常亮） |
5、机械安装与尺寸图

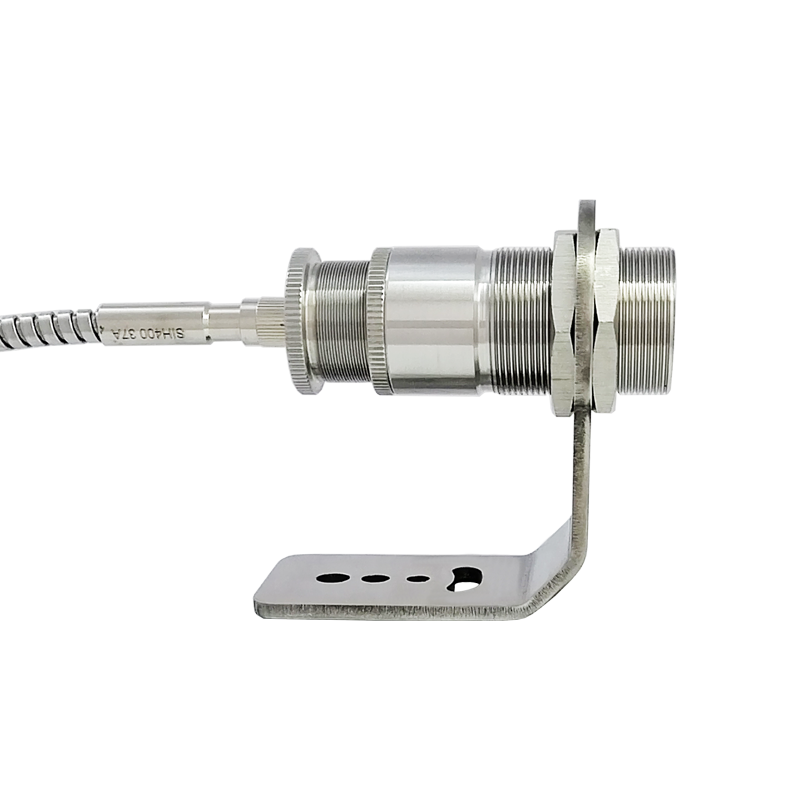

FO探头带M45×1.5螺纹，可以借助螺母安装到安装支架上。在调整被测目标与传感头时必须确保光路无遮挡。

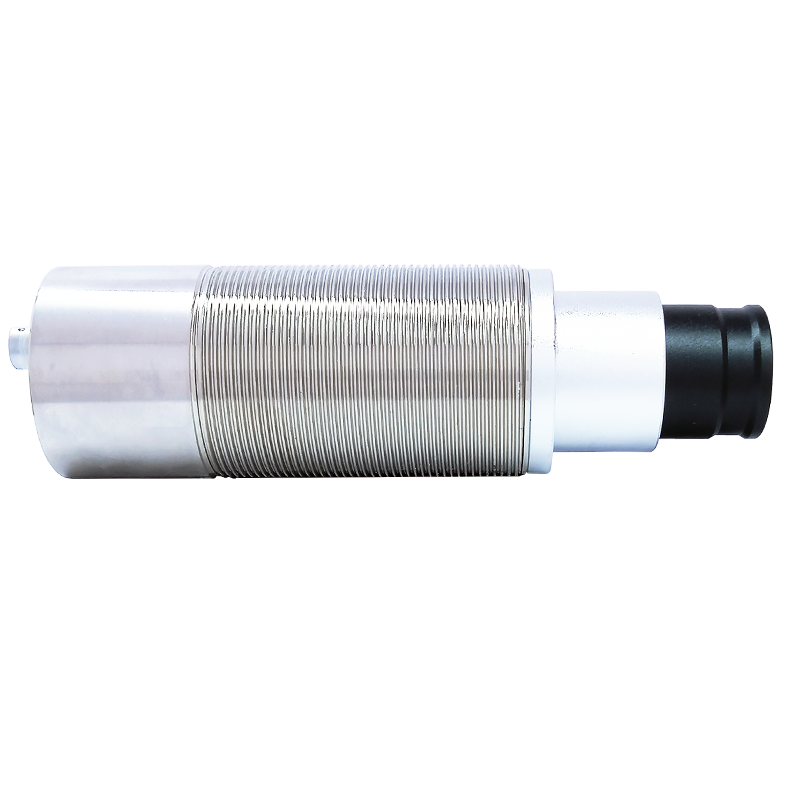

主体尺寸

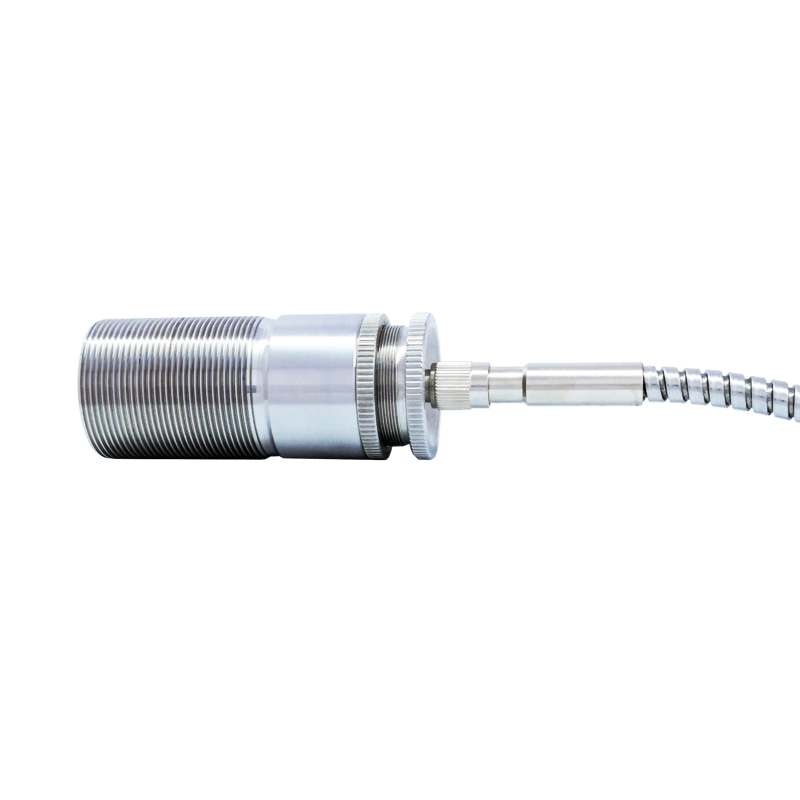

探头尺寸

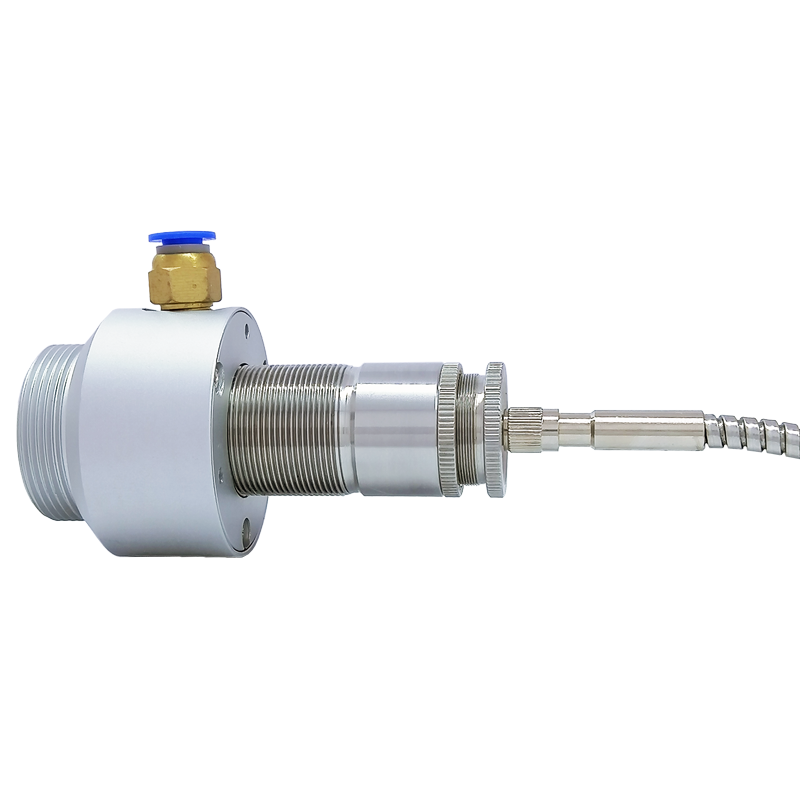

吹扫尺寸（选配）
