1. 产品介绍
感谢您选择DW-314FD-B在线式红外线测温仪(红外温度传感器)。DW-314FD-B在线式红外测温仪可以不接触目标而通过测量目标发射的红外辐射强度计算出物体的表面温度。非接触测温是红外测温仪最大的优点，使用户可以方便地测量难以接近或移动的目标。
A/V系列短小型

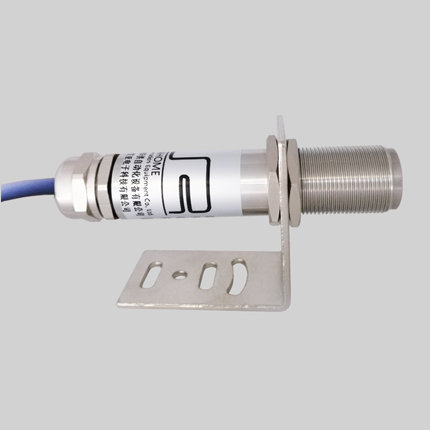

DW-314FD-B在线式红外测温仪为一体化集成式红外线测温仪，传感器、光学系统与电子线路共同集成在不锈钢壳体内；易于安装，不锈钢壳体上的标准螺纹可与安装部位快速连接；同时还有各型选件（各类仪表、大屏、无纸记录仪、激光瞄准器、安装支架等）以满足各种工况场合要求。
2. 物理描述
a. 基本性能
保护等级：IP65 (NEMA-4)
环境温度：0 ~60°C
存储温度：-20 ~ 80°C
相对湿度：10 – 95%（不结露）
材 料：不锈钢外壳；RVVP屏蔽电缆。
电缆长度：2.0m (标准)；可定购非标长度。
尺 寸：M18×1.0 ，长88mm。
b. 电气参数
工作电源：A：12-24V DC（最大负载500Ω）；V：6-24VDC(内阻100Ω)
输出信号：A：4~20mA £； V：0-5V £； £（线性）。
c. 测量参数
光学分辨率：20:1
光谱范围：8 ~ 14 µm
温度范围：0-800℃分段可选
响应时间：200 ms £
测温精度：±2.5%或±2.8℃，取大值
重复精度：±1℃
发 射 率：1.0
d. 接线定义
A/V系列 | 线颜色 | 功能 | |
输出信号: A：4~20mA £ V：0-5V £ £ | A | 红色 | 12-24V DC电源正 |
绿色 | 信号正 4-20mA+ | ||
V | 红色 | 6-24V DC电源正 | |
绿色 | 0-5V+ | ||
黑色 | 公共负 | ||
2. 外型尺寸及接线图 （A/V系列红外测温仪）
a. 二线制接线方法： 红：24V+；绿：4~20mA+；(只支持A型）
4. 应用领域
覆膜机测温、配电柜、电力、烟草、加热炉、食品、橡胶、沥青、陶瓷、造纸、塑料、包装、印染纺织、电气、复合材料、光伏玻璃、设备配套、冶金、石化系统、各种窑炉、加热炉、铁路、及包装机械的温度监测等。
5. 配件
1）风冷套
风冷保护套安装方便快捷，有效的辅助探头清洁镜片上灰尘，防止温度出现因环境污染照成的温度偏差。
工作环境温度0℃～120℃，吹扫压力为0.1MPa，流量为4L/min。
2）水冷套
广州华洪带吹扫风冷/水冷保护套
通压缩空气时最高可耐温150度左右，通冷却水时，最高可耐温220度左右。
冷却装置为全包型， 前端配有吹扫器，内附红外玻璃，可防尘；后部分是冷却套，带可调的安装支架。
3）单激光瞄准器
